8.2 LaTeX, eepic and PSTricks Einstellungsdialoge

Hier lassen sich eine Vielzahl an paketspezifischen Einstellungen vornehmen. Etwas, was bei allen Formaten gleich ist, ist der Prolog/Epilog-String, welcher benutzt wird, wenn LaTeX auf ein aktives Bild aus jPicEdt heraus angewendet wird (das Bild entspricht dem markierten innerem Rahmen).
Diese Strings werden dem Text vorangestellt bzw. an den Text angehängt, der vom Formatierer generiert wird (dieser Text startet z.B. mit /begin{picture}), sodass der resultierende Text eine „eigenständige“ LaTeX-Datei ist und direkt von LaTeX compiliert werden kann. Der standardmäßige Prolog/Epilog bindet einfach nur notwendige Pakete ein, aber Sie können auch ihre eigenen Makros hinzufügen, sodass zum Beispiel Argumente von Textboxen, die benutzerdefinierte Makros benutzen, richtig kompiliert werden.

8.2.1 Zeichenmaßstab

8.2.1.1 Herauf- und Herunter-Skalieren einer Zeichnung um einen gegebenen Faktor

Standardmäßig wird die \unitlength am Anfang der abgespeicherten Datei auf 1 mm gesetzt. Dieser Wert ist zu finden am Anfang der Datei oder des Teils der Datei, der den LaTeX-Code darstellt, also direkt nach dem JPIC-XML-Code. Es ist aber oftmals sehr bequem, mit dieser Variablen die Größe des zugehörigen Bildes zu verändern. Der einfachste Weg, dies zu tun, ist in der Haupt-TeX/LaTeX-Datei das Kommando \JPicScale zu definieren. Hier ist ein Beispiel, um ein Bild auf 80% seiner Größe zu skalieren:

\def\JPicScale{0.8}
\input{figure.tex}

Alternativ können Sie auch die Kommandos \newcommand{\JPicScale}{0.8} oder \renewcommand{\JPicScale}{0.8} benutzen, je nachdem ob \JPicScale schon definiert ist oder nicht (bei Benutzung des TeX-Primitivs \def brauchen Sie sich darüber keine Gedanken zu machen, wobei trotzdem das Risiko besteht, dass ein anderes Paket eingebunden wird, dessen Autor auch die Idee hatte \JPicScale als Namen für ein Makro zu benutzen).

8.2.1.2 Ändern der Maßeinheit

Um die Maßeinheit beispielsweise von 1mm auf 1point zu ändern, muss man den folgenden Code direkt vor dem Bild einsetzen:

\def\JPicScale#1#2{1pt}
\input{figure.tex}

Die beiden Argumente #1#2 von \JPicScale dienen dazu, die Standardeinheit mm zu schlucken.

8.2.1.3 Herauf- und Herunter-Skalieren einer Zeichnung auf eine gewünschte Breite

Wenn alternativ 160 Standardeinheiten im Bild der Breite \textwidth entsprechen sollen, muss der folgende Code benutzt werden:

\def\JPicScale#1#2{0.00625\textwidth}
\input{figure.tex}

Das Prinzip dahinter entspricht dem Ändern der Maßeinheit: 0.00625 ist das Inverse von 160, also der Breite in Standardeinheiten, die auf die Breite \textwidth skaliert werden soll.

8.2.1.4 Bounding box related issues

Please also remember that jPicEdt does not embed any LaTeX compiler. As a result if you place a text element that is aligned left on the righmost border of the picture, the text content will extend beyond the picture bounding box computed by jPicEdt and on which picture centering by LaTeX is based. The figure may then be incorrectly centered.

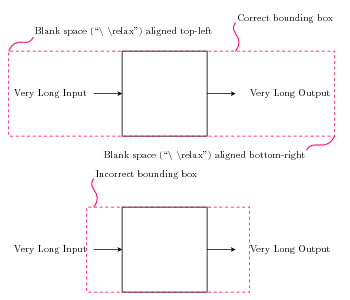

A simple technique to account for the room needed by this text element it to place a text element aligned right and containing just a blank space

(„\ “) on the desired righmost border. A similar trick may be used for leftmost border, topmost border and bottommost border, as illustrated below:

See also Edit Bounding Box.

8.2.2 Spezifische Parameter der LaTeX Bildumgebung

• Maximaler LaTeX Kreis/Scheibendurchmesser: Dies ist abhängig von ihrer LaTeX Installation. Sie müssen es auf den größten Kreis-/Scheibendurchmesser einstellen, den Ihre LaTeX-Fonts bereitstellen (derzeit 14mm für Kreise und 5.4mm für Scheiben, dies sind gleichzeitig die Standardwerte für fast jede TeX-Distribution).

Die LaTeX Bildumgebung erlaubt nur eine kleine Anzahl von Steigungen bei Linien; im emulated mode, welches in jPicEdt benutzt wird, um mit dem \multiput Kommando Linien mit beliebigem Anstieg zu emulieren, wird eine große Anzahl eng aneinanderliegender kleiner horizontaler oder vertikaler Segmente verwendet. Als Resultat kann man Linien mit beliebiger Dicke zeichnen (Vorsicht, das \thickness Kommando funktioniert nicht mit normalen geneigten Linien).

• Emulierte Linie Länge: dies ist die Länge der kleinen Segmente, aus denen bei der Emulation die Linien zusammengesetz werden.
• Emulierte Linie max. Steigung: die Steigung, bei der von einer fast senkrechten Linie (da emuliert) zu einer ECHTEN senkrechten Linie gewechselt wird.
• Emulierter Kreis Segmentlänge: Dies ist die Länge der kleinen Segmente, aus denen ein Kreis durch Emulation erzeugt wird (das ist der Fall, wenn ein Kreis einen größeren Radius hat als in Maximaler LaTeX Kreis/Scheibendurchmesser definiert ist). Bemerkung: Große Scheiben können nicht mit den in der LaTeX Bildumgebung gegebenen Kommandos erzeugt werden, dazu müssen Sie das eepic Paket verwenden.

8.2.3 Das eepic Paket

• Maximale Breite für dicke und dünne Linien: eepic unterstützt drei verschiedene Linienstärken, welche mit den Kommandos \thinlines, \thicklines und \Thicklines eingestellt werden können. Die Standardwerte sollten funktionieren (z.B. jede Linie dünner als 0.15mm wird als thin, und jede Linie dicker als 0.3mm wird als Thick bewertet); falls Sie aber Unterschiede zwischen dem dargestellten Bild und dem fertig formatierten Bild bemerken, können Sie diese Werte eigenhändig verändern, um das WYSIWYG-Verhalten zu verbessern.

8.2.4 Das PSTricks Paket

Keine änderbaren Parameter.
